Skalo

Lo Skalo è un nuovo sistema per l’illuminazione dei passaggi pedonali studiato per raggiungere massimi livelli di sicurezza per i pedoni.
Il sistema è costituito da telaio portante, da un sistema di staffe di aggancio e da un illuminatore a LED, posto nella parte inferiore, dotato di lente asimmetrica per rendere estremamente visibili le srisce anche in condizioni sfavorevoli.

  • Tipologia

    Passaggio pedonale

  • Categoria

    Segnaletica e pannelli informativi

Download PDF
Caratteristiche tecniche

Passaggio pedonale Skalo.

Caratteristiche

CARATTERISTICHE COSTRUTTIVE:

Il sistema è costituito da un telaio portante, da un illuminatore a LED ed un sistema di staffe di aggancio.
– il telaio portante è formato da 4 pareti sagomate in trafila di alluminio anodizzato. All’interno viene saldato su tutto il perimetro che costituisce l’ossatura resistente del sistema.
Sulla superficie piana vengono fissate le schede a LED per la retro illuminazione del pannello e sulla parte superiore (sempre all’interno) vengono fissati i driver di alimentazione.
– il pannello segnaletico viene agganciato (da entrambi i lati) tramite angolari con viti che permettono la rimovibilità del pannello stesso per l’ispezione interna della componentistica.
– l’illuminatore è posto nella parte bassa del telaio con le medesime dimensioni atta ad accogliere 3 schede da 24/36 LED.

Specifiche Tecniche

StrutturaIn lamiera di alluminio bifacciale
Alimentazione110-270 Vac, efficienza 94%, PFC>0,95, IP65
Temp. di colore5000K (a scelta: 3000K, 4000K)
ClasseII + T oppure CLASSE 1
Norme di riferimentoEN 60598-1, EN 55015, EN 61547, EN 61000-3-2, EN 6100-3-3, UNI11248, EN13201

Esploso costruttivo

Esploso costruttivo del telaio porta pannello costituito da n.4 trafilati sagomati e da rinforzi interni ad angolo e longitudinali fissati tramite viti e saldatura a filo.



Fotometriche disponibili



Modelli

SKALO 60

Potenza Assorbita60+60 W
Intensità luminosa pannello7500lm
Intensità luminosa faro9000 lm
Numero di Led*24
Peso**12 kg

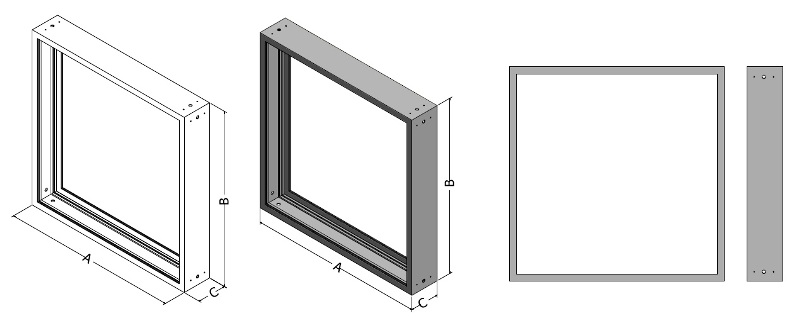

DimensioniA=600; B=600; C=150;



SKALO 90

Potenza Assorbita90+90 W
Intensità luminosa pannello10500lm
Intensità luminosa faro13500 lm
Numero di Led*36
Peso**17,5 kg
DimensioniA=900; B=900; C=150;



*Tale valore può subire delle variazioni senza preavviso, pertanto vi invitiamo a chiedere conferma in fase di ordine

**+/- 5%
